OSBv2 のガイド付きツアー

このガイドでは、OSBv2 ショーケース リポジトリ の内容を使用して、OSBv2 プラットフォームの主な機能を簡単に説明します。

1) OSBv2 に登録してサインインする

以下で説明するワークスペースを作成して開くには、OSBv2 アカウントが必要です (OSBv1 のユーザー名/パスワードは機能しません)。無料の OSBv2 ユーザー アカウントに登録するには、ここ または OSBv2に向かう をクリックし、右上隅にある [サインイン] をクリックします。

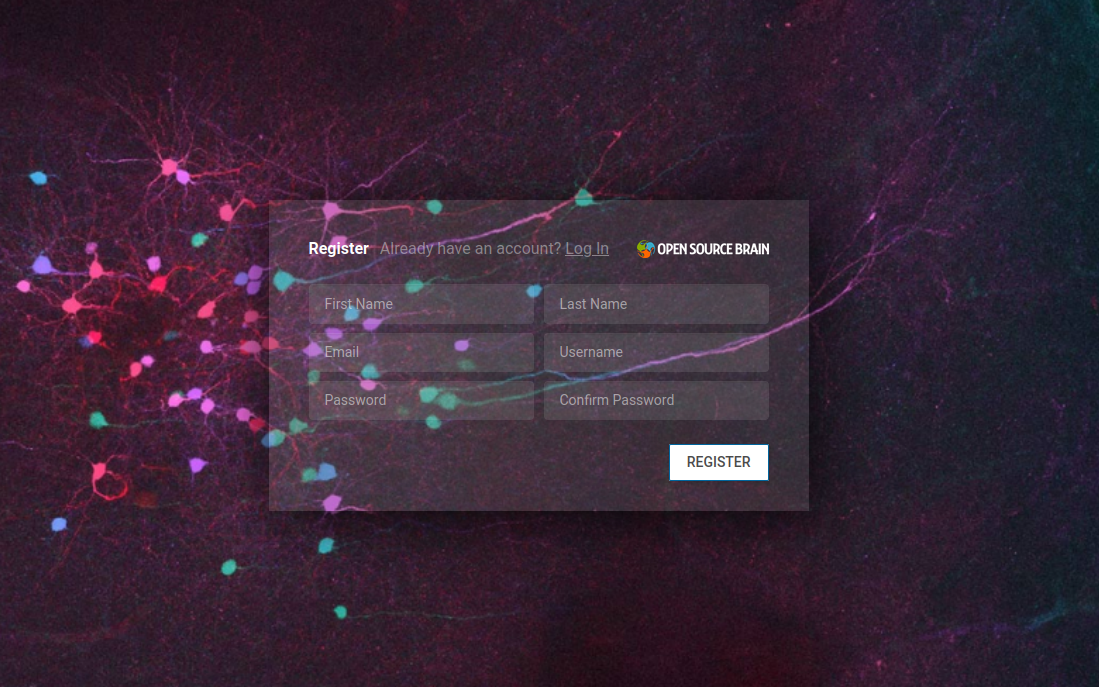

OSBv2 に登録

OSBv2 ユーザー アカウント (ファイル ストレージ、クォータなど) の詳細については、ここ を参照してください。

2) 新しいワークスペースを作成する

ここで、OSBv2 アプリケーション で表示および分析できるファイルを保持する ワークスペース を作成します。

このワークスペースは、OSBv2 でサポートされる多数のファイル タイプを含む リポジトリ、OSBv2 ショーケース のコピーになります。

このリポジトリの現在の内容を確認するには、https://www.v2.opensourcebrain.org/repositories/38 のリポジトリ ページに移動します。

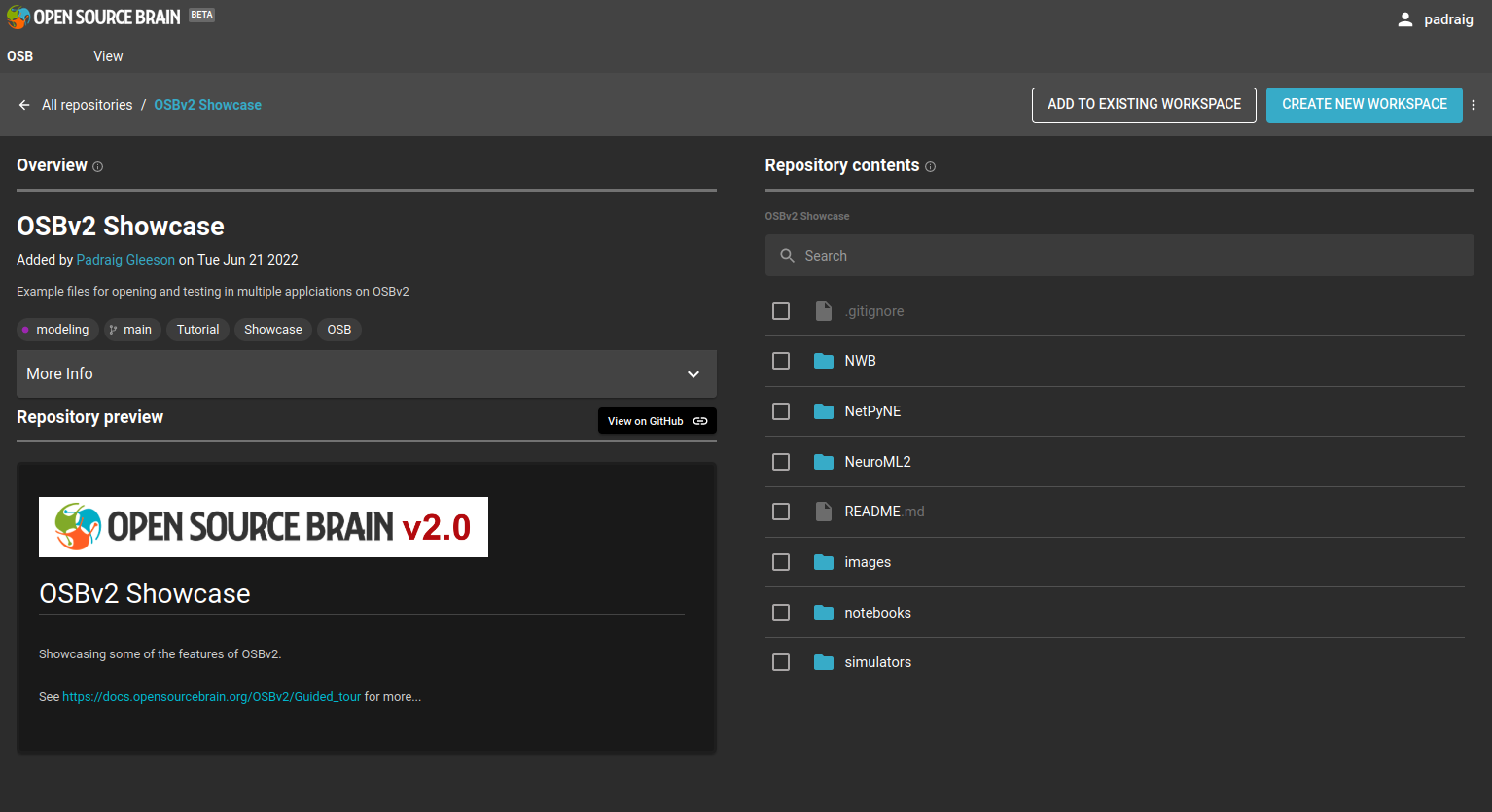

OSBv2 ショーケース リポジトリから新しいワークスペースを作成します

ご覧のとおり、GitHub 上のファイルのソースへのリンク、https://github.com/OpenSourceBrain/OSBv2_Showcase. があります。GitHub への追加/変更は、OSB リポジトリ ページのビューに反映されます。

新しいワークスペースを作成するには、青いボタン「CREATE NEW WORKSPACE」をクリックします。表示されるダイアログでは、ワークスペースに関連付けるタイトルやタグなどを設定して、見つけやすくします。

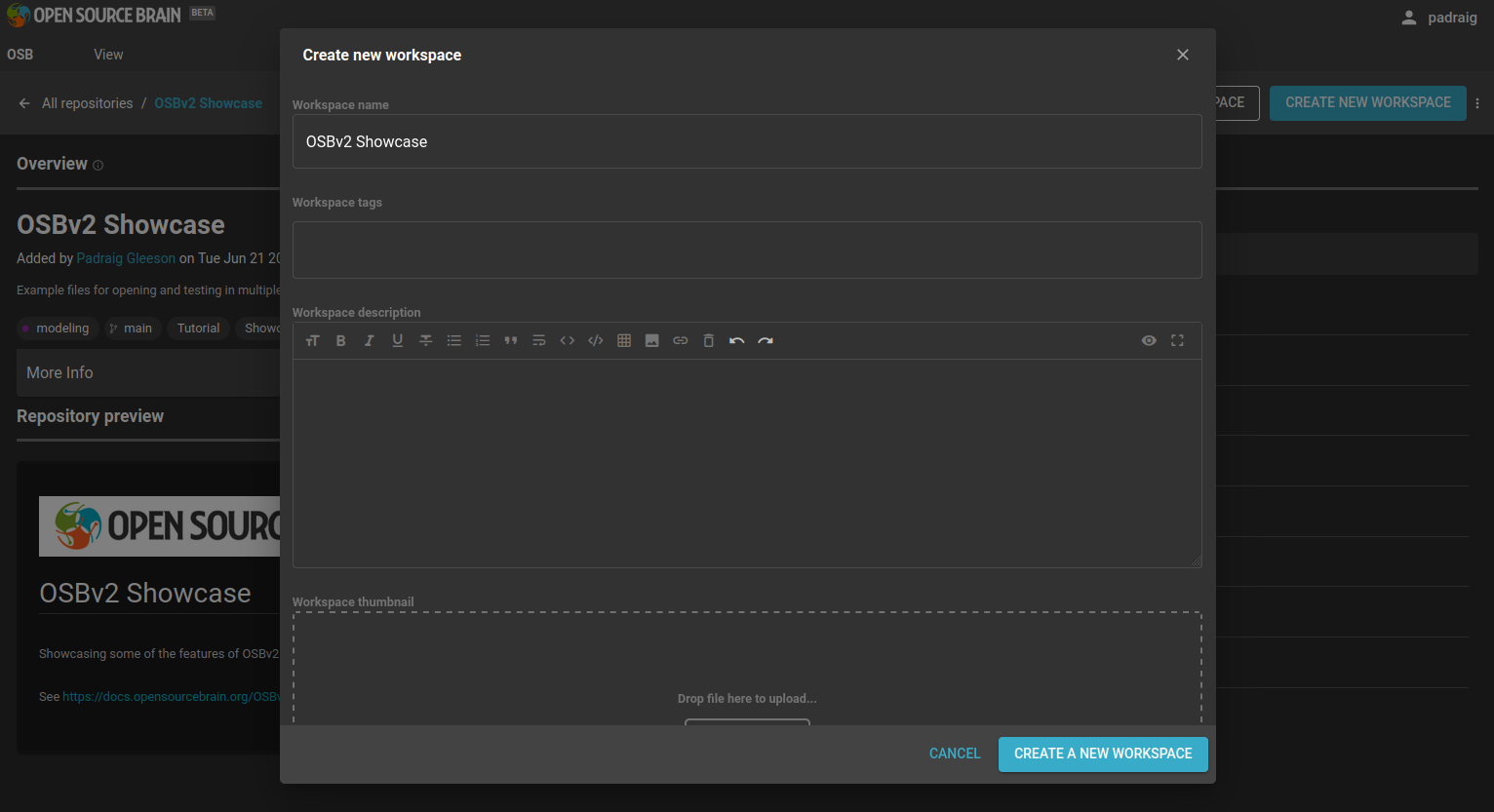

ワークスペース作成ダイアログ

作成後、ワークスペースに移動するオプションが表示されます。ここに移動すると、ワークスペースのビューが表示され、右上隅に続行方法に関する多くのオプションが表示されます。

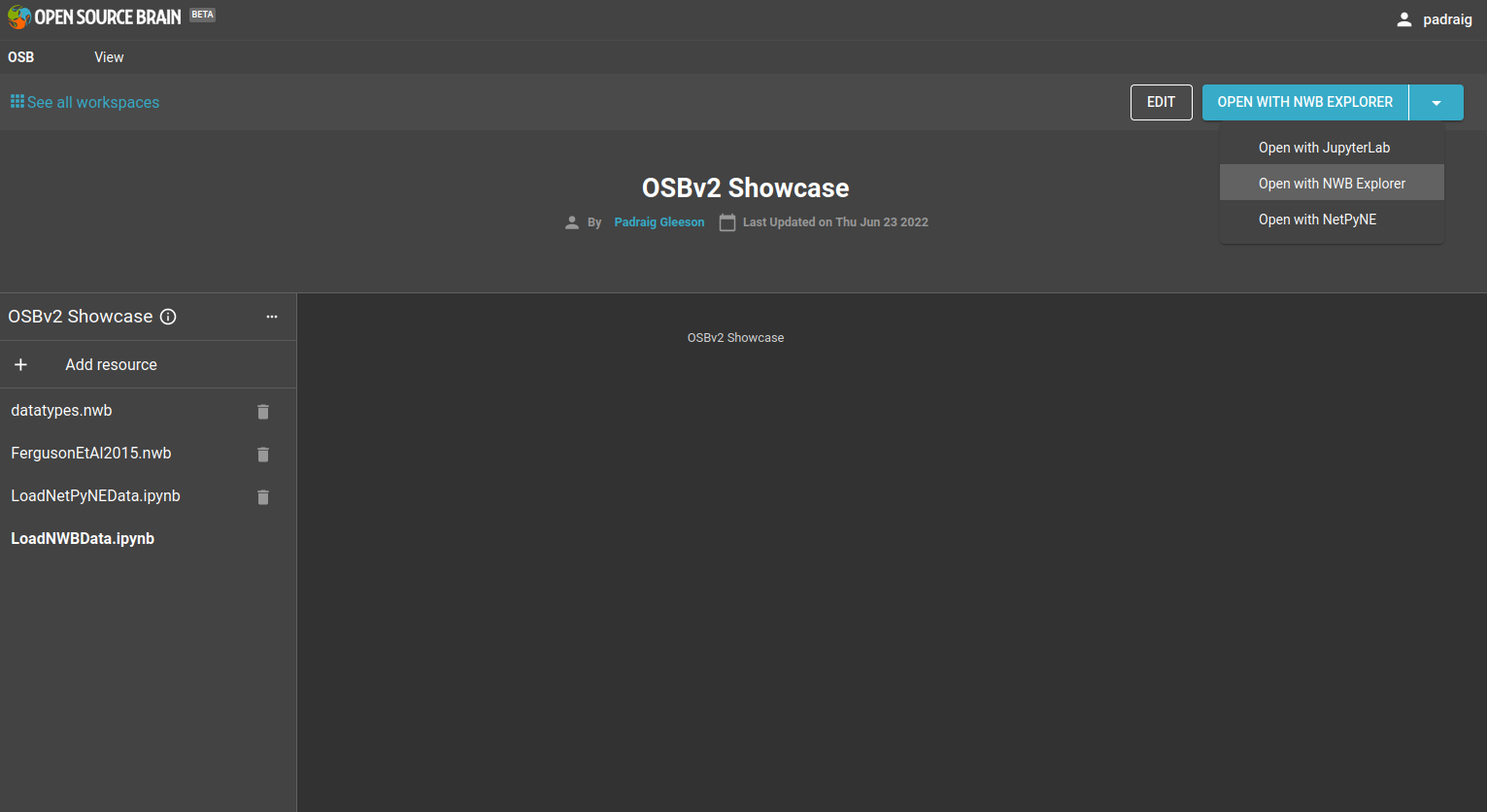

ワークスペースを開くためのオプションは右上隅にあります

3) NWB データセットを探索する

ドロップダウン メニューで NWB Explorer で開く を選択し、青いボタンをクリックします。 NWB エクスプローラー インターフェイスが開きます。

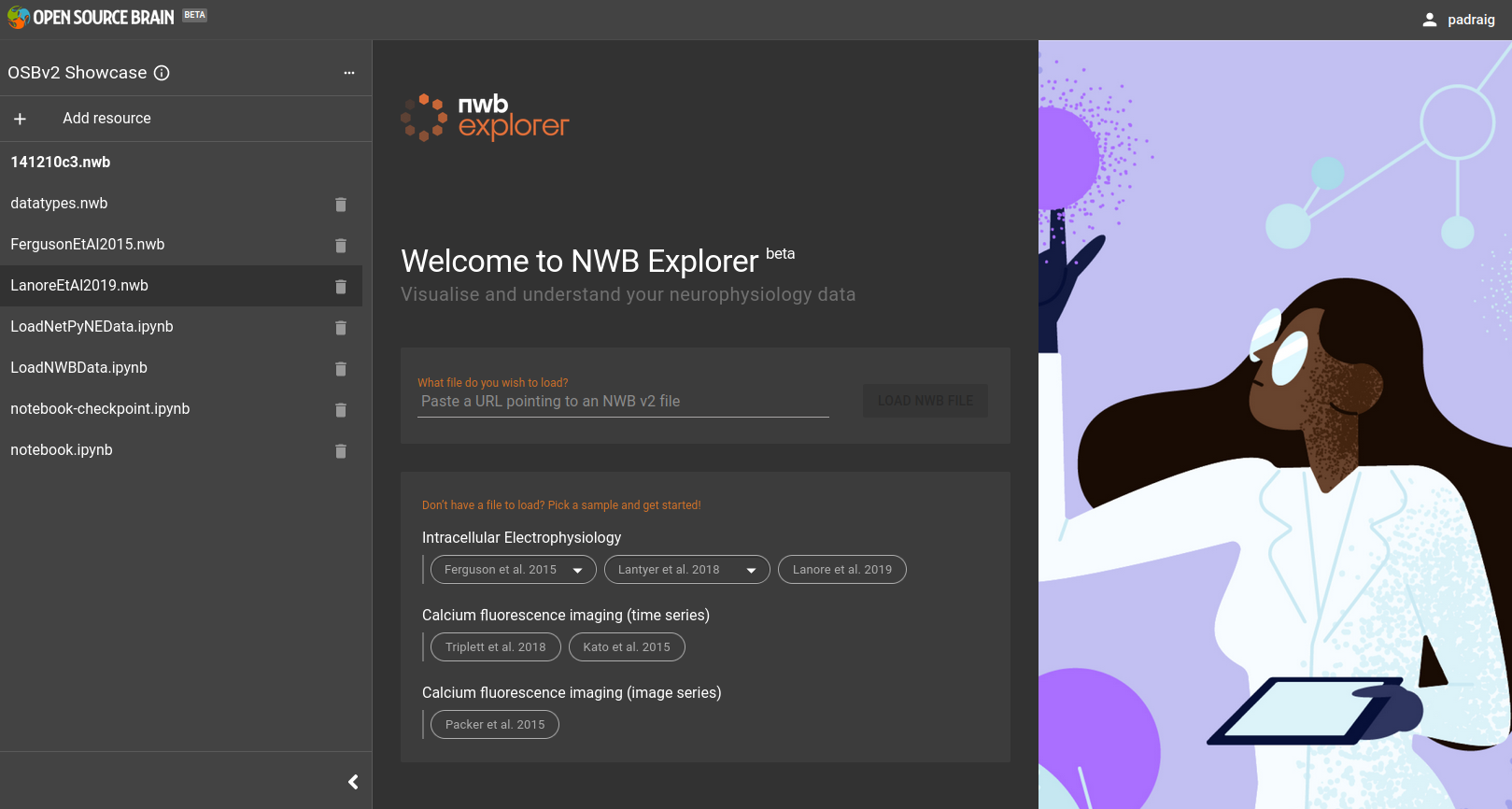

*NWB Explorer のメイン インターフェイス。左側の リソース パネル (NWB ファイルのリストなど) は、パネルの下部にある矢印 (>、<) で開閉できることに注意してください。 左側の列には、既知のタイプのファイル (NWB ファイル、Python ノートブックなど) がリストされています。この列で LanoreEtAl2019.nwb を選択すると、その NWB ファイルが NWB Explorer インターフェイスにロードされます。

この データセット には、小脳からのゴルジ細胞の電気生理学的記録が含まれています。以下の左側の列には、NWB ファイルのメタデータから抽出されたデータ セットに関する一般情報が表示されます。この研究では、さまざまな条件下でのスパイク挙動を調べた: 1) 薬物ノルエピネフリンの適用前、2) 薬物の適用後、3) 脳スライスから薬物を洗い流した後。右上のパネル 取得 は、これらの条件下で取得されたデータ、膜電位トレースを示します。右上のテキスト ボックスに Prior と入力すると、薬剤を適用する前のトレースのみが選択されます。個々のトレースの 1 つの横にある目 (👁) を押すと、そのトレースがプロットされ、下部にある「41 件の一致結果」のアイコンを押すと、これらすべてが 1 つの図にプロットされます。これらのトライアル中に注入された電流の同様のトレースは、刺激で見つけることができます。

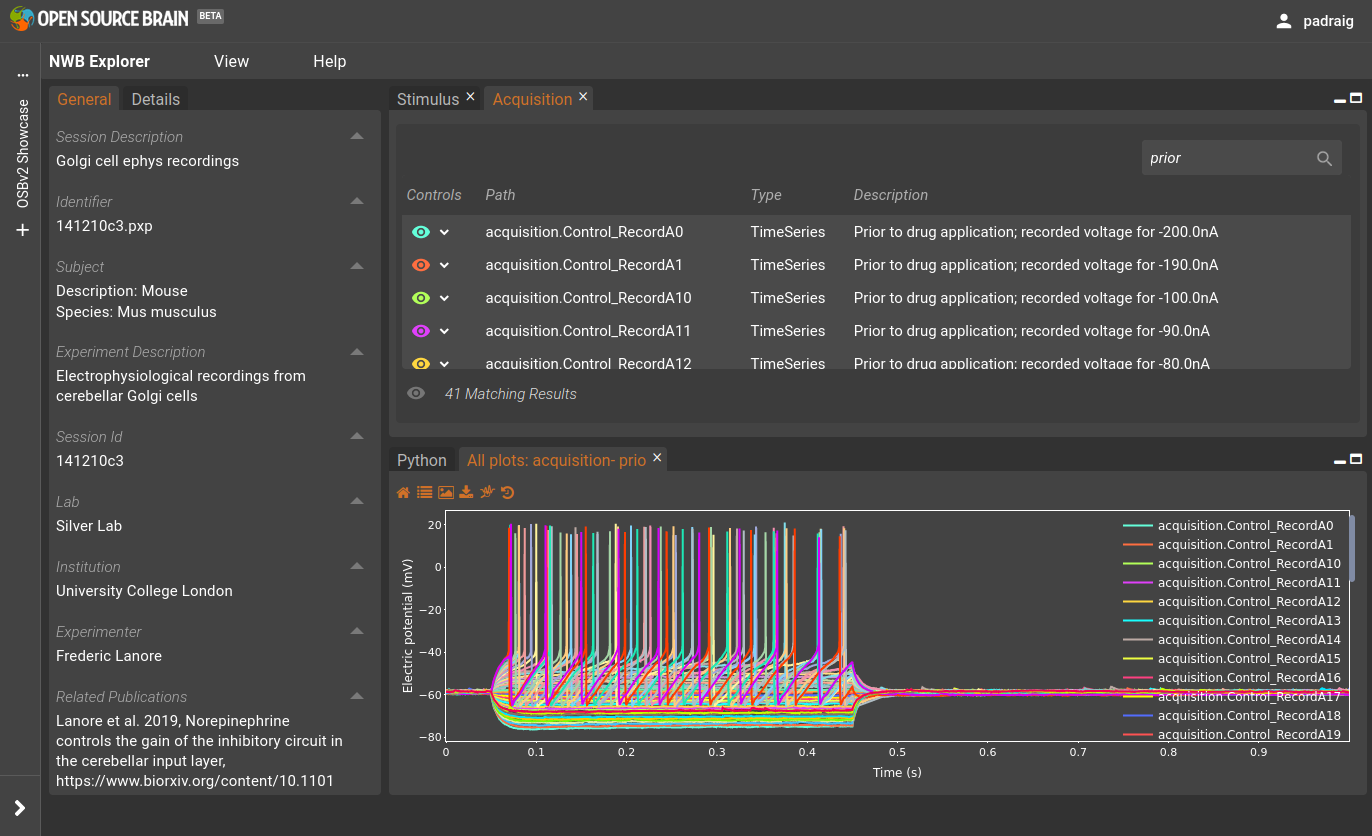

Lanore らの NWB Explorer ビュー。 2019 年のデータセット。

4) NetPyNE を使用してネットワーク シミュレーションを作成する

次に、NetPyNE で同じワークスペースを開きます。これを行うには、ホームページに戻って (左上隅の OSB ロゴをクリックするなど) ワークスペース ページへのリンクを見つけるか、別のアプリケーションで開いているワークスペースから、左側の [リソース] パネルの上部にある 3 つの点 (…) をクリックし、[NetPyNE で開く] を選択します。

NetPyNE が開いた後、以下のインターフェイスが表示されるはずです。

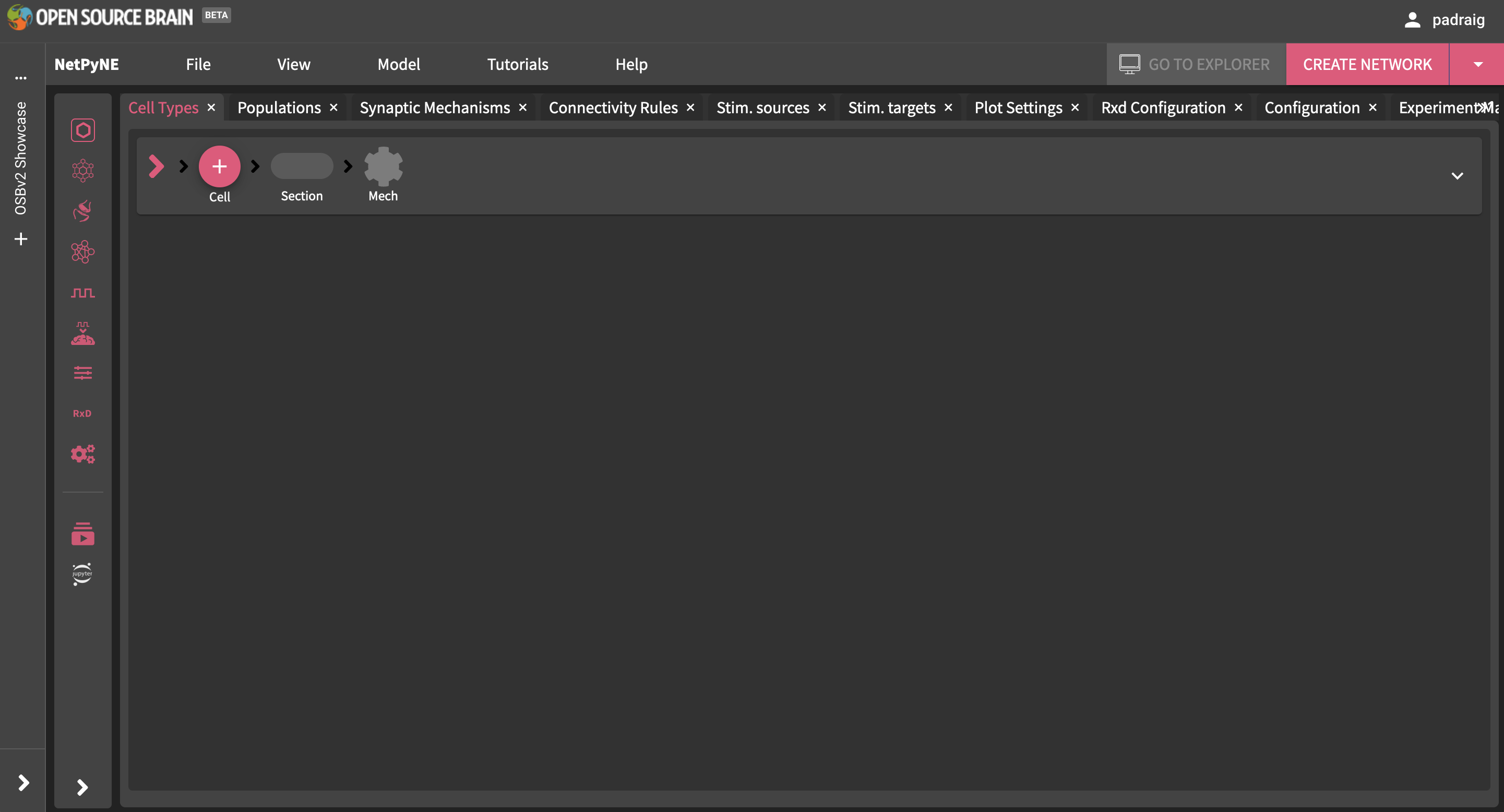

モデルがロード/作成される前の NetPyNE インターフェイス。

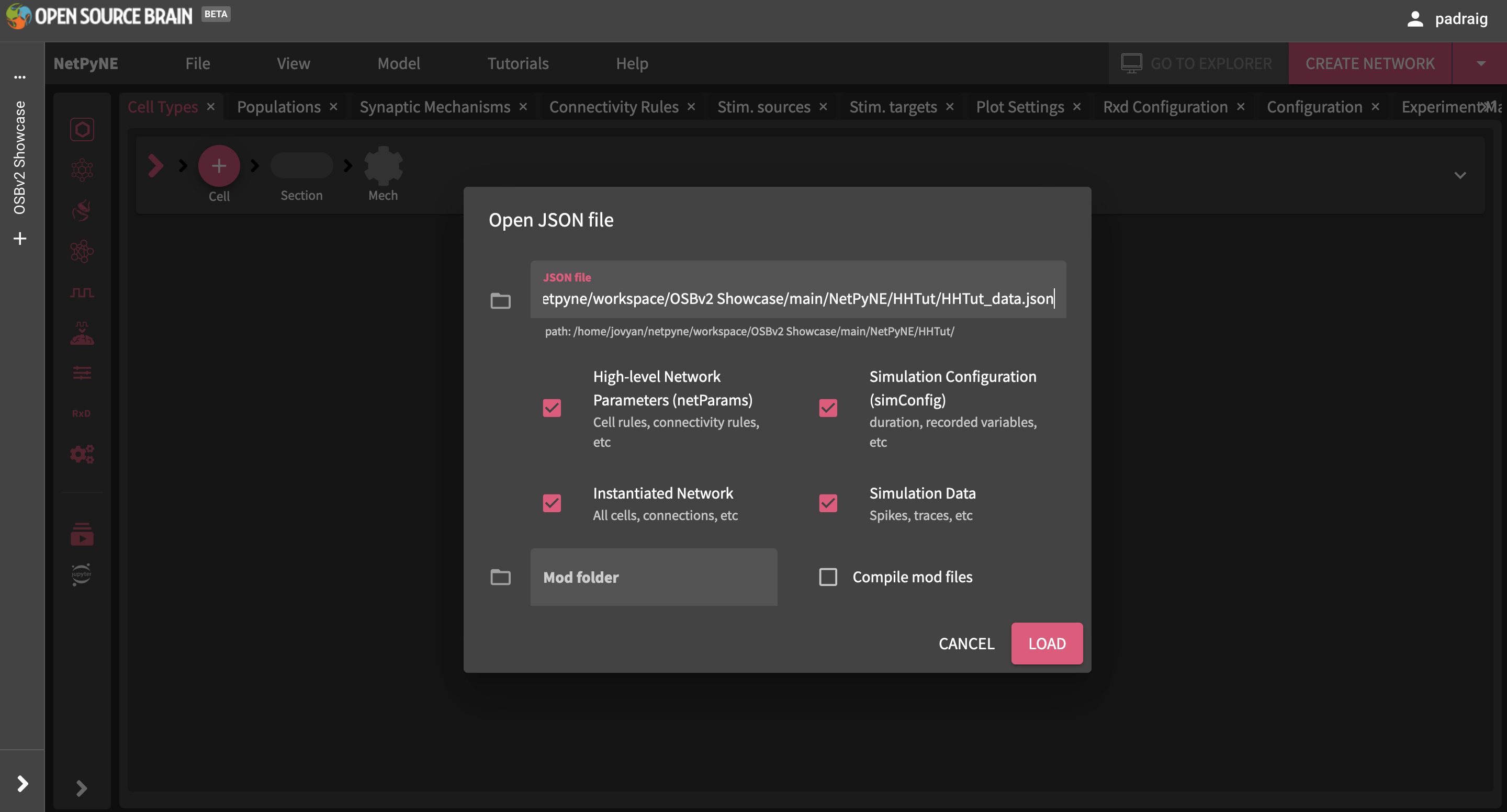

OSBv2 リポジトリには、簡単なネットワークの例が含まれています。これを開くには、メニュー項目 *[ファイル] -> [開く…] を選択し、/home/jovyan/netpyne/workspace/OSBv2 Showcase/main/NetPyNE/HHTut/HHTut_data.json にある JSON ファイルを見つけます (または、このパスをダイアログの上部のテキスト フィールドに貼り付けます)。

JSON ファイルを読み込みます。

モデルがロードされた後、設定を調べることができます。 Populations タブをクリックし、次に PYR をクリックすると、これが 20 個のセルの母集団であることがわかります。

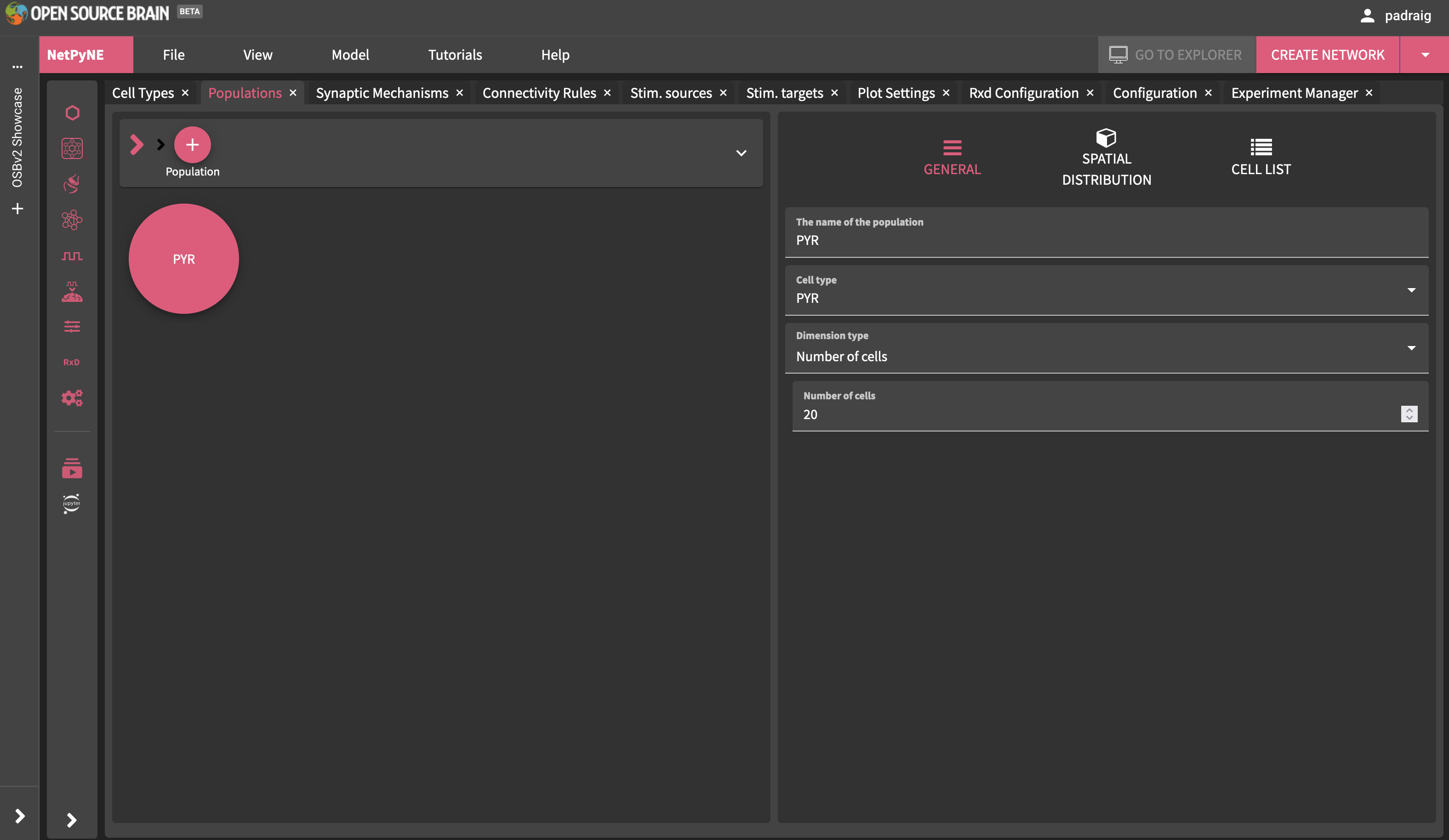

現在の人口を表示します。

次に、3D で表示してみます (右上の CREATE NETWORK をクリック)。下の左側のビューが表示されます。

ネットワークを実行することもできます (右上の SIMULATE をクリックします)。記録された膜トレースの 1 つを表示するには、左側の 細胞トレース のアイコンを押すと、右側のプロットが表示されます。

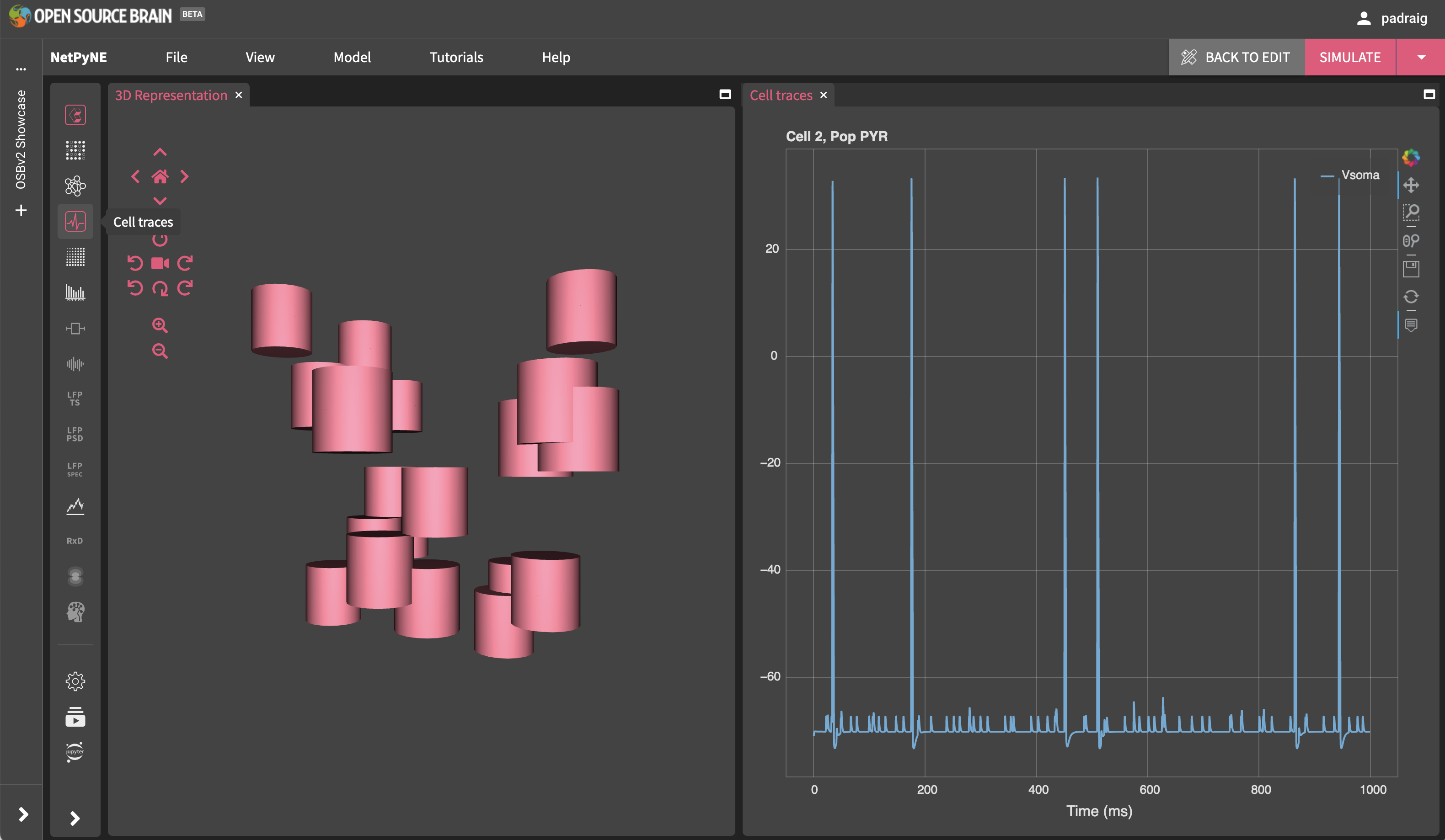

モデルの作成とシミュレーション後。

5) JupyterLab でノートブックを開く

5a) NWB データのロード

次に、ジュピターラボ で同じワークスペースを開きます (もう一度 3 つの点 (…) をクリックするか、ホームページに移動します)。

以下に示すように、左側には ファイル ブラウザ があり、OSBv2 ショーケース GitHub リポジトリ からコピーされたすべてのファイルが含まれています。右側には ランチャー があり、さまざまなタイプの新しいファイルを作成したり、ターミナルを開いてシェル コマンドを入力したりできます。 + の付いた大きな青いボタンを押すと、いつでも新しいランチャーを作成できます。

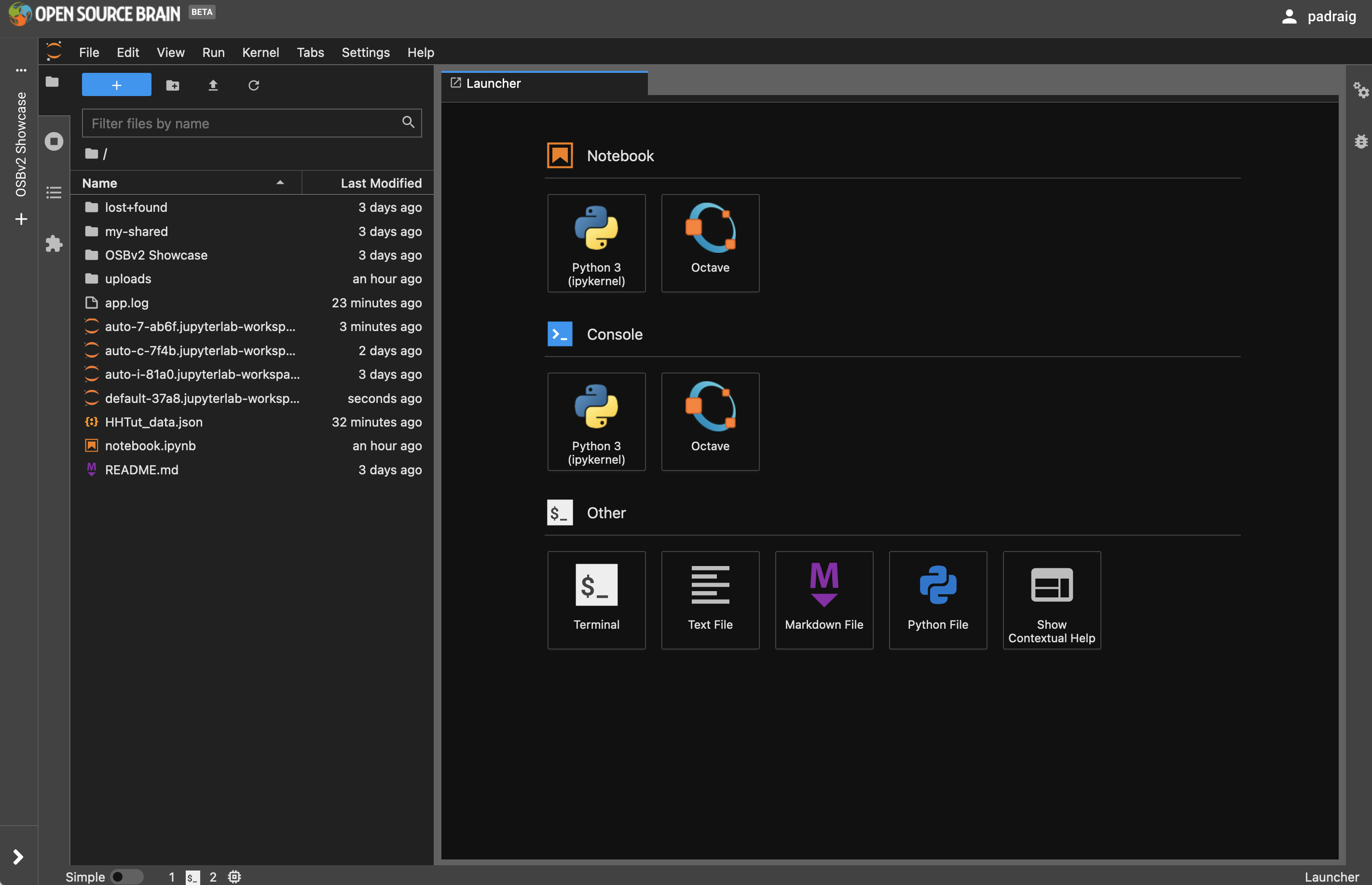

ジュピターラボのメインインターフェイス

以下の画像は、JupyterLab でサポートされているインターフェイスとファイルの種類の一部を示しています。 4 つのパネルの左上はコマンドとスクリプトを実行するためのコマンド ライン ターミナル、右上は Markdown ファイル (テキスト エディターで変更することもできます) のプレビュー、左下は Python スクリプト、右下は JSON ファイルです。また、JupyterLab インターフェイスの軽量バージョンも示しています。メニューからアクセスできます: 設定 -> テーマ -> JupyterLab Light。

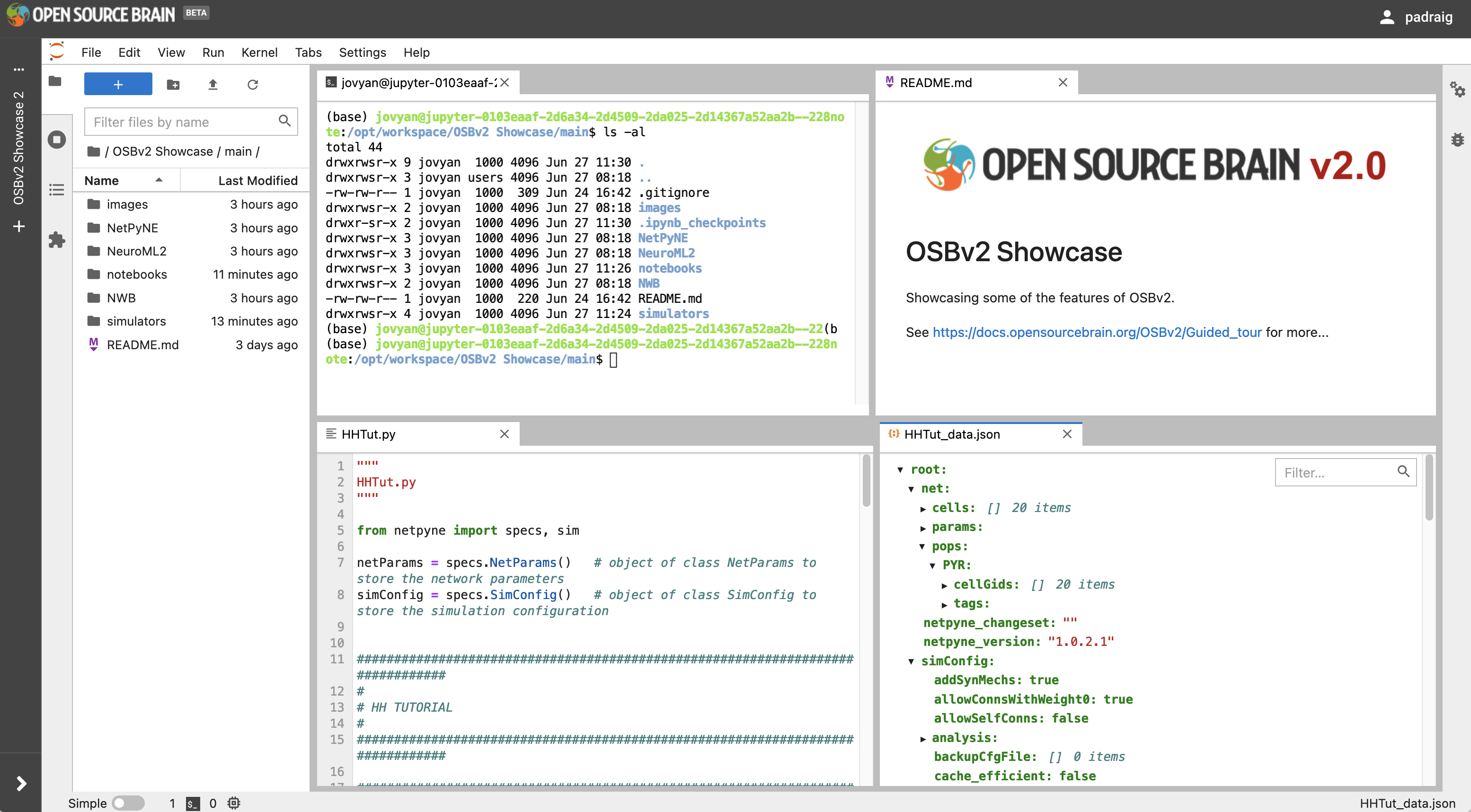

ジュピターラボ (ライト テーマ) のインターフェイス。ターミナルを表示し、Markdown ファイルと JSON ファイル、および Python スクリプトを表示します。

OSBv2 Showcase/main/notebooks に移動し、LoadNWBData.ipynb をダブルクリックします。これにより、NWB エクスプローラーで以前に視覚化された NWB ファイル LanoreEtAl2019.nwb の内容をプログラムで読み取るために使用されるノートブックが開きます。 pyNWB を使用してファイルをロードし、「コントロール」に一致する nwbfile.acquisition 内のエントリ、つまり薬物を適用する前の記録を選択し、これらをプロットします。

ノートブックを再実行するには、ノートブック パネルのアイコン バーにある二重矢印 (▶▶) (コード の左側) を押します。

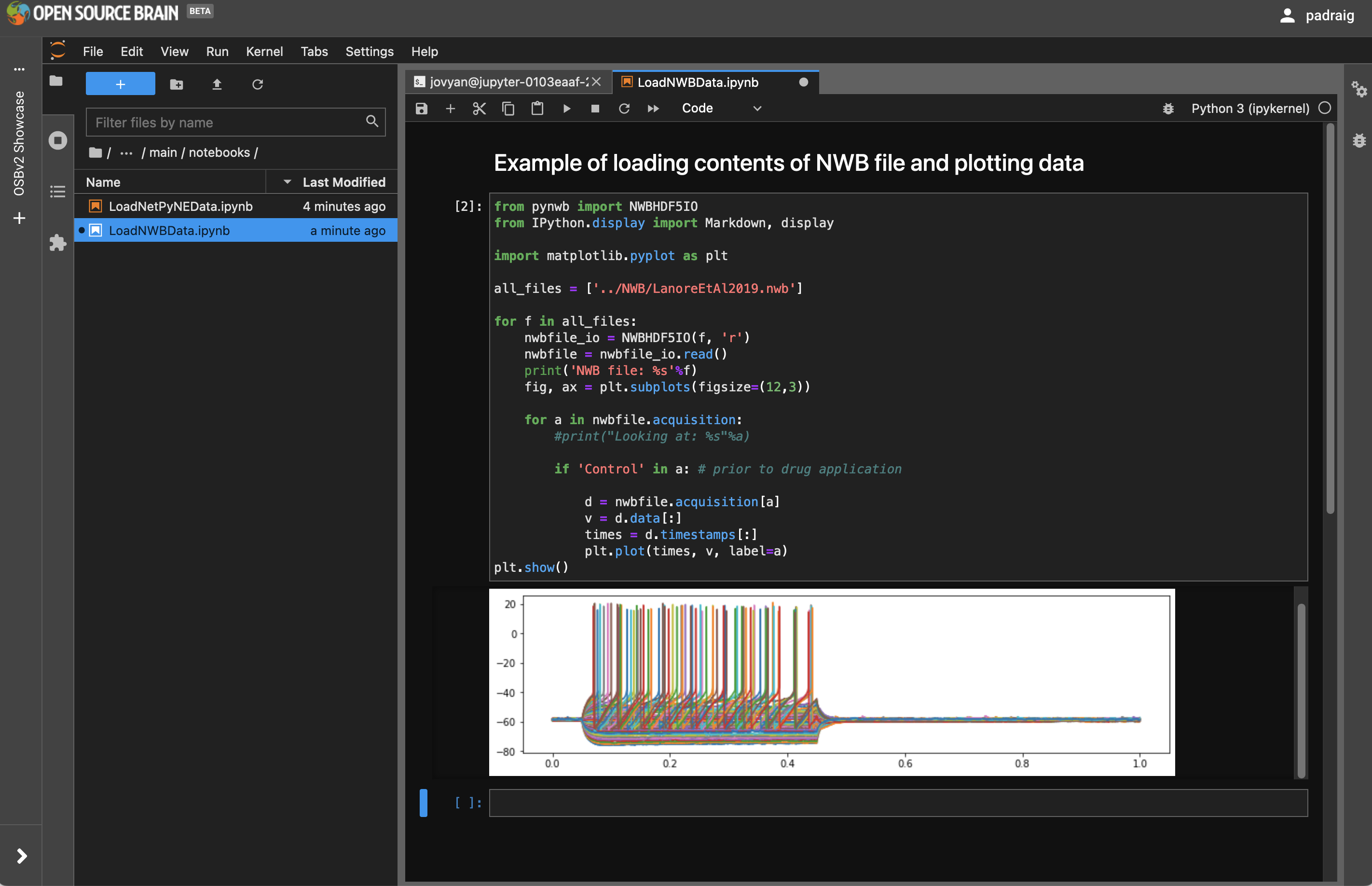

NWBデータをロードするためのノート

5b) NetPyNE シミュレーション結果の読み込み

再度、ディレクトリ OSBv2 Showcase/main/notebooks で LoadNetPyNEData.ipynb を開きます。これにより、上記の NetPyNE シミュレーションの実行時に生成されたファイル (ディレクトリ ../NetPyNE/HHTut/HHTut_data.json 内) が検索され、そこから保存された膜電位トレースが抽出されます。

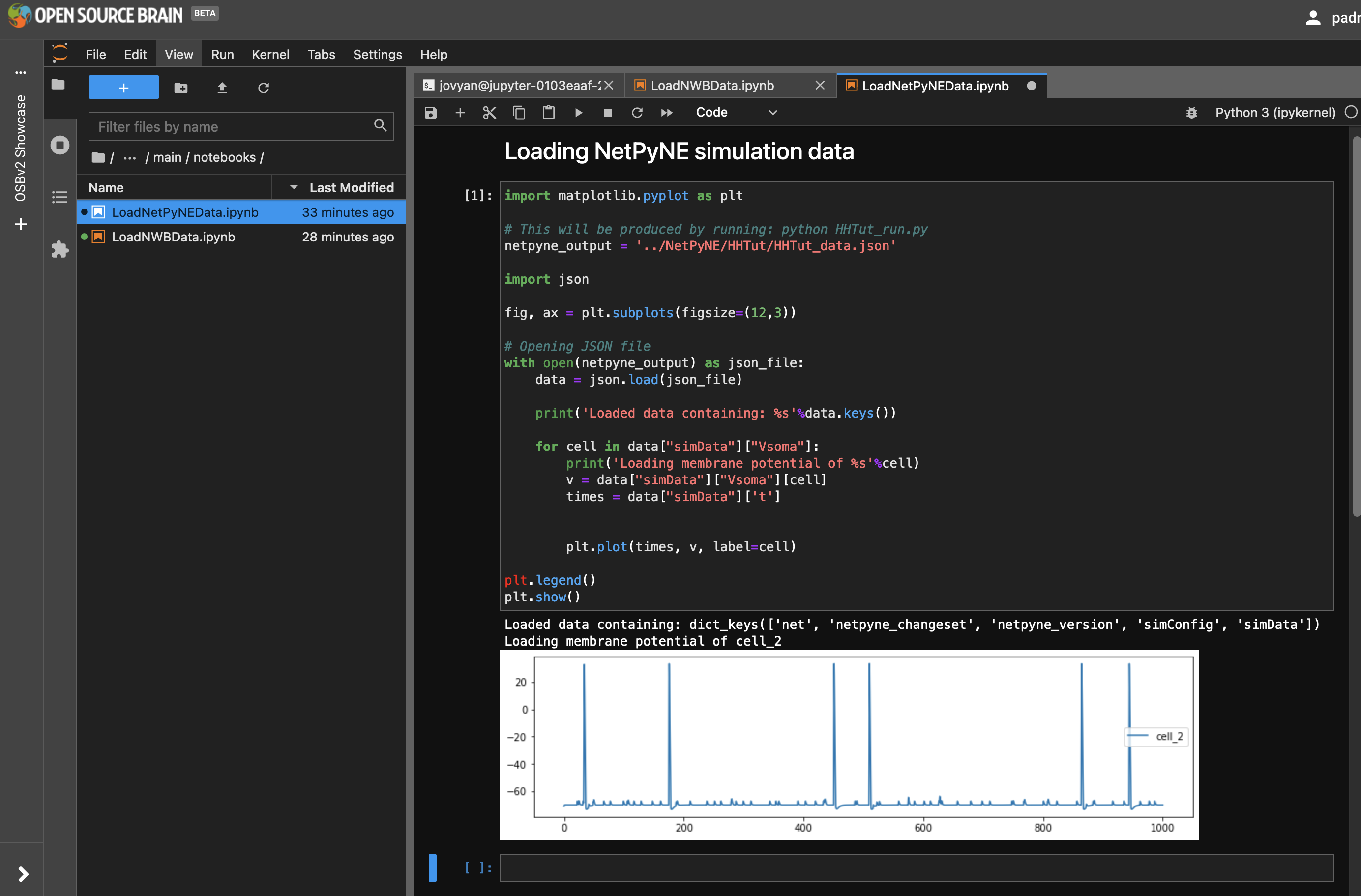

NetPyNE データをロードするためのノートブック

6) JupyterLab でシミュレーター スクリプトを実行する

6a) NetPyNE スクリプトを実行する

次に、ターミナルでいくつかのシミュレーター スクリプトを実行してみます。ランチャー (+ の付いた大きな青いボタン) からターミナルを開き、cd から /opt/workspace/OSBv2 Showcase/main/NetPyNE/HHTut を開きます。 python HHTut_run.py と入力して、グラフィカル インターフェイスで実行したのと同じシミュレーション を実行します。

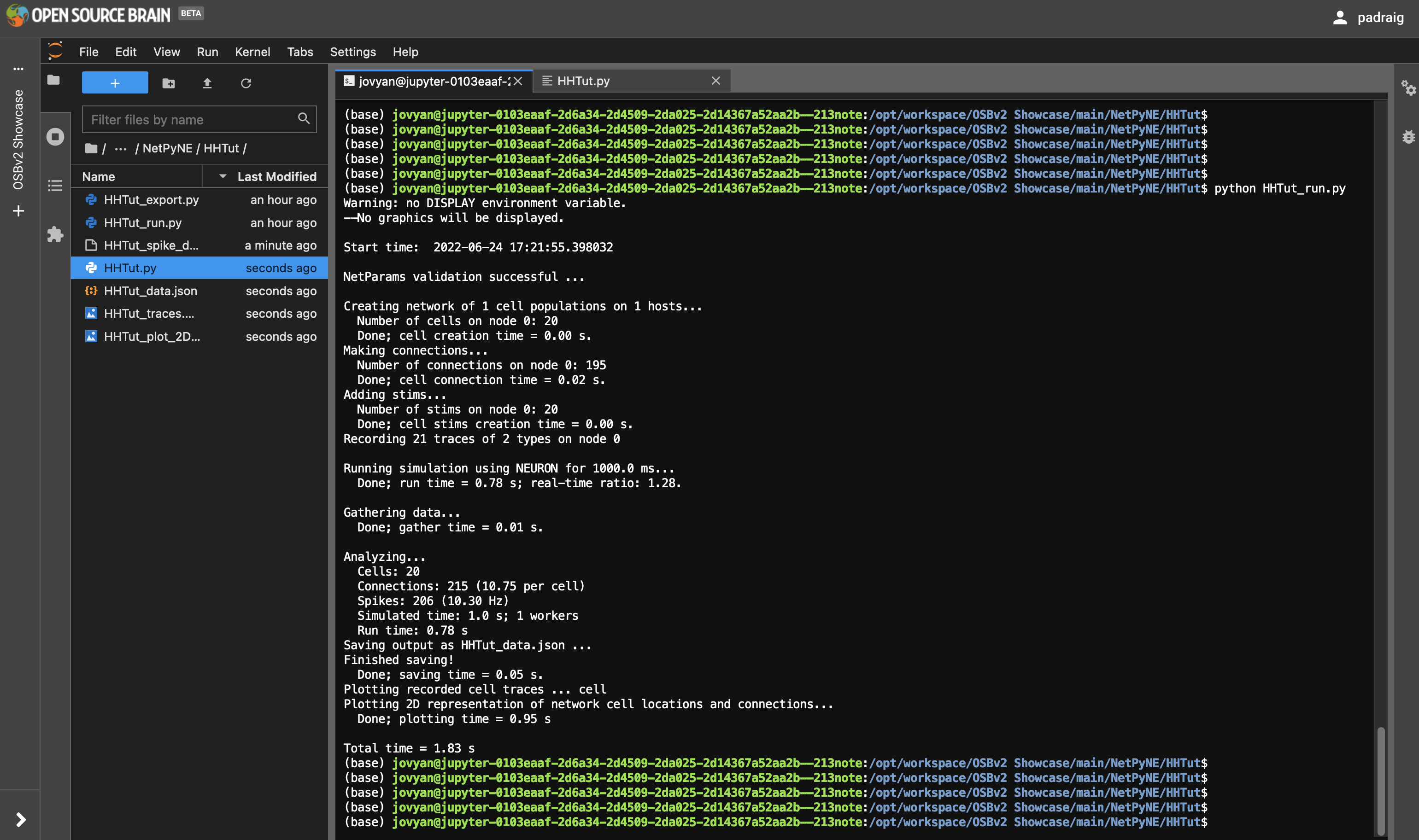

ターミナルでの NetPyNE シミュレーションの実行

6a) Brian、EDEN、… スクリプトを実行します。

OSBv2 にプリインストールされている他のシミュレーター用の多数のスクリプトは、/opt/workspace/OSBv2 Showcase/main/simulators にあります。ターミナルのこの場所に移動し、これらを実行してみてください。 brian2_example.py。

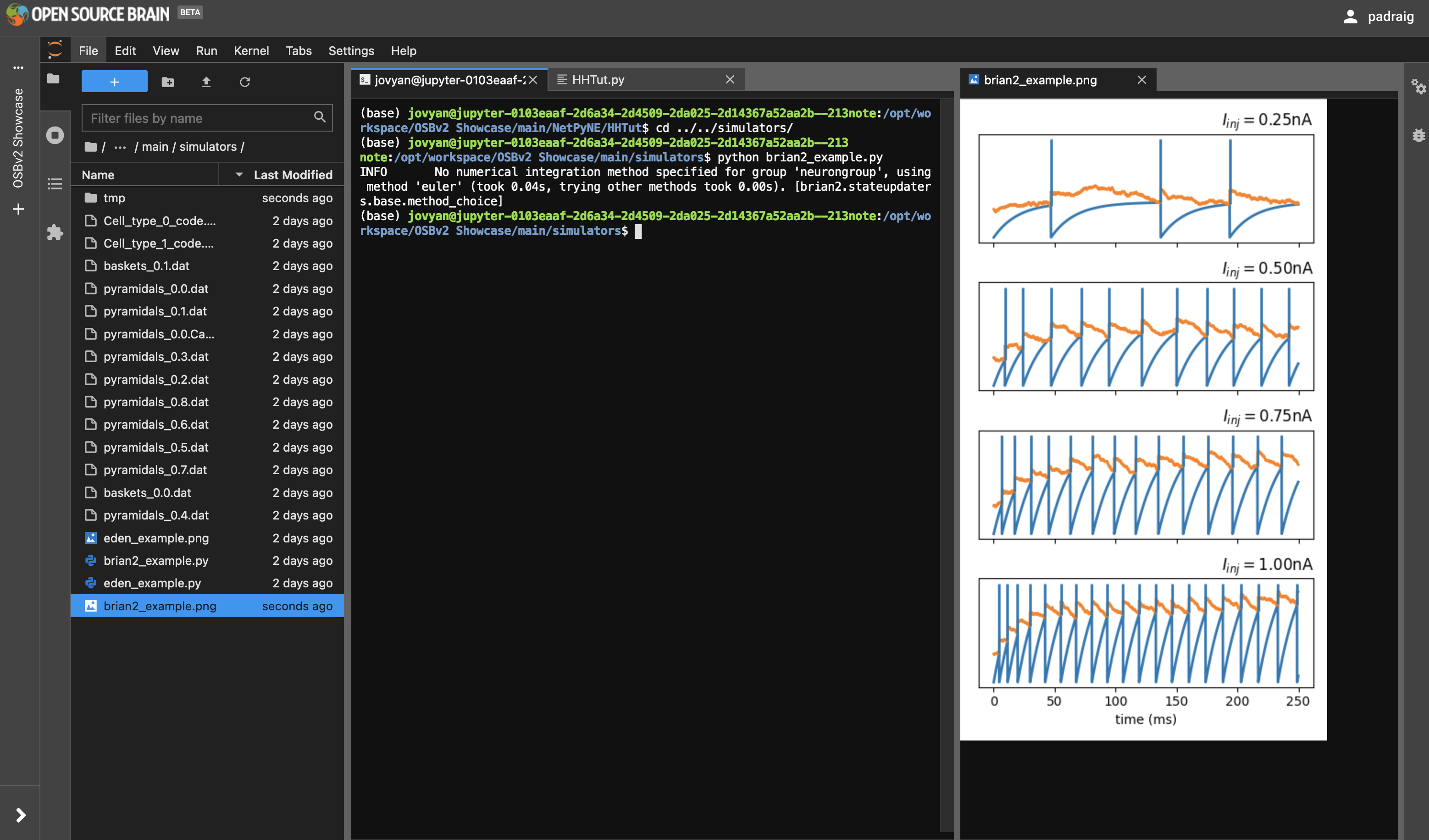

ターミナルでの Brian シミュレーションの実行

含まれている別の例では、Arbor で単純なネットワークを作成する方法を示しています。

ノートブックで Arbor シミュレーションを実行
